一、产品概述

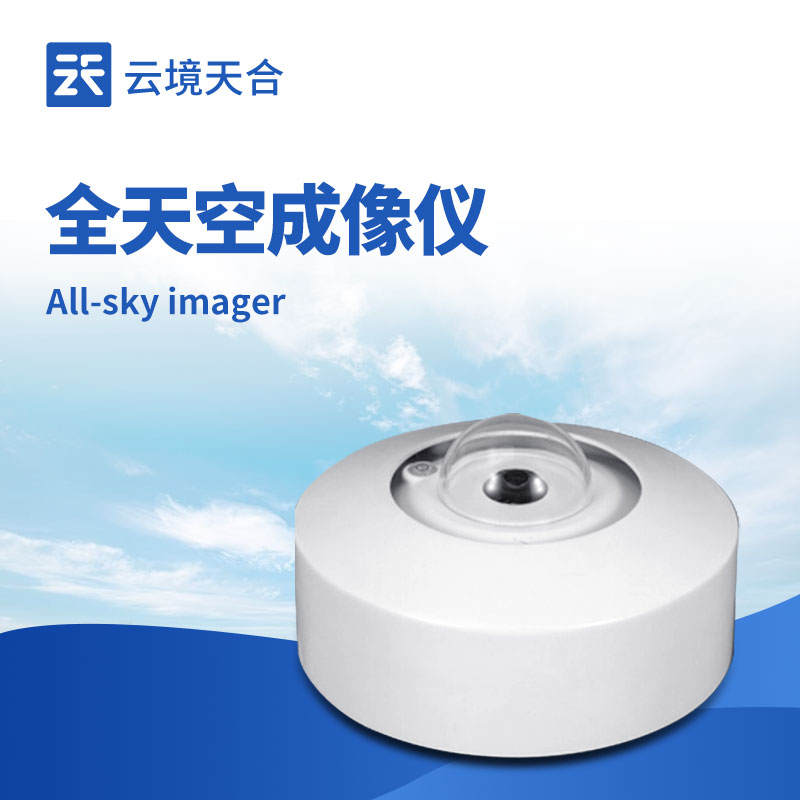

云境天合TH-TK1S全天空成像仪是一款全自动、全天候天空云况智能观测设备，搭载高清鱼眼广角成像与智能云分析算法，无需遮光装置即可在直射日光环境下精准采集全天空云状、云量分布图像。设备配备防护穹顶与恒温通风结构，可抵御恶劣天气干扰，成像稳定清晰。支持本地存储比对与云端AI智能识别，可精准区分厚薄云层、统计云量、评估云底高度，适配野外无人值守监测，广泛应用于气象、民航、海洋、智慧城市等领域。
二、核心参数表
参数分类 | 详细技术参数 |
|---|---|
传感器参数 | 500万像素高品质CMOS感光模组，可见光像素≥100万；探测波长8～14μm；180°超大鱼眼视场角；最大分辨率2560×1920，30fps高清成像 |
数据采集与通信 | 内置主机无需外接工作站；支持RJ45网口、WiFi双通讯；兼容ONVIF、TCP/IP等多协议；支持断网本地存储、NAS存储、HTTP/FTP图片上传；可远程运维、平台接入 |
供电与功耗 | 支持DC12V宽压供电、PoE网络供电；整机最大功耗6.7W，超低功耗设计，适配长期野外值守 |
环境适应性 | 工作温度-10℃～40℃，湿度＜95%无凝结；IP67高等级防水防护；内置通风、供热装置，无惧雨雪、温差变化干扰成像效果 |
三、产品功能与特点
1、无遮挡全天空全景监测：无需太阳遮挡装置，可在强光直射环境下稳定成像，完整记录180°全天空云状、云量分布，无观测盲区。
2、高清成像与智能云分析：500万像素鱼眼相机支持30fps高清输出，可自动识别薄云、厚云、晴空区域，精准输出总云量、分层云量及太阳位置数据。
3、全天候稳定自适应运行：配备通风供热系统与硬质防护穹顶，可防止镜头结霜、积水、老化损坏，不受昼夜、雨雪、温差天气影响。
4、本地+云端双存储AI识别：支持128G本地存储卡、NAS网络存储，断网不丢数据；可本地比对分析，也可上传云端完成AI云信息智能解析。
5、灵活区域自定义观测：软件内置地平线校准工具，可自定义天顶角、屏蔽地物遮挡区域，规避周边障碍物干扰，保障观测数据精准度。
6、轻量化易部署、远程可控：体积小、重量轻、模块化安装，支持全网远程操作、状态监控、参数调试，适配野外无人值守场景。
四、系统架构与连接示意图
系统架构说明：设备采用“前端采集终端+双向传输+智能分析平台+远程终端”四层架构。前端成像仪搭载高清采集、环境传感、本地存储单元，实时采集天空影像与环境参数；通过网线/WiFi网络将数据上传至服务器或云平台；平台完成图像解析、云量统计、AI识别、数据存储；用户可通过电脑、移动端远程查看数据、调试设备、导出报表，整体架构稳定、拓展性强，适配多项目组网监测。
示意图备注：可提供设备组网连接图、信号传输架构图，直观展示设备供电、通讯、平台对接全流程。
五、选型指南与配套清单
序号 | 配件名称 | 规格说明 | 用途 |
|---|---|---|---|
1 | 全天空成像仪主机 | 含鱼眼镜头、CMOS传感器、内置主机、温控防护结构 | 核心云况图像采集与数据处理设备 |
2 | 专用安装支架 | 配套固定安装支架、安装底座 | 设备固定、水平校准、野外稳固安装 |
3 | 设备安装平台 | 适配野外露天安装固定平台 | 保障设备水平、无遮挡观测 |
4 | 10米专用电源线 | 防水耐磨专用线材 | 设备供电接入，适配户外工况 |
5 | 设备说明书及配套软件 | 官方正版控制软件、操作手册 | 设备调试、区域设置、数据查看分析 |
六、质量保证与技术支持
本设备出厂经过严格老化测试、精度校准、防水防尘检测，整机性能稳定、数据精准，符合气象观测行业技术规范。产品提供标准质保服务，质保期内非人为损坏免费维修、更换配件。厂家提供全程技术支撑，包含远程调试、现场安装指导、软件升级、平台对接、故障排查等一站式服务，7×24小时技术答疑，保障设备长期稳定运行。
七、典型应用案例
案例一：区域气象智能观测项目：多地气象站点批量部署本设备，实现全天时自动化云量、云状观测，替代传统人工目测方式，有效提升气象预报精准度，为短时临近天气预报提供直观、量化的天空观测数据支撑。
案例二：民航与智慧城市环境监测：应用于机场气象监测、城市生态环境观测，全天候捕捉云层变化，为航班通航预警、城市气候分析、环境评估提供连续可靠的影像与云量数据。
如需获取完整技术参数、安装方案、合规资质资料、项目专属报价，欢迎咨询 云境天合 专业团队，一对一为您定制整体解决方案。
